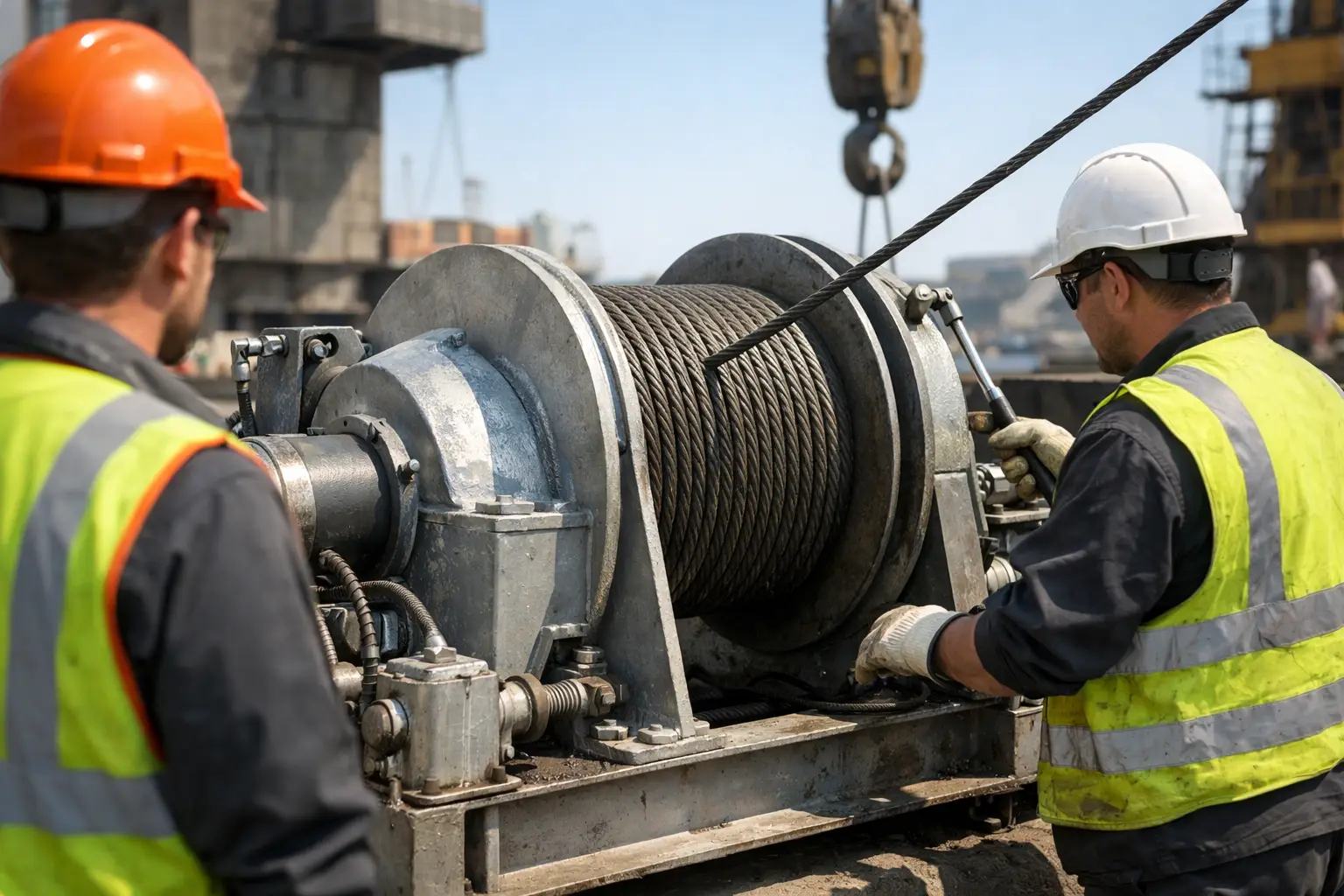

Bir 5 ton capstan vinç, kablo döşeme operasyonunda yalnızca çekiş sağlayan bir makine değildir. Doğru seçildiğinde çekme kuvvetini kontrollü biçimde aktarır, kablo üzerindeki mekanik zorlanmayı sınırlar ve uzun güzergâhlarda iş programının korunmasına yardımcı olur. Yanlış ankraj, yetersiz halat kapasitesi veya hesaplanmamış dönüş noktaları ise nominal kapasitesi yüksek bir vinci dahi riskli hâle getirir.

Bu nedenle 5 ton sınıfındaki capstan winch ekipmanı değerlendirilirken yalnızca etiket kapasitesine bakmak yeterli değildir. Kablo tipi, güzergâh geometrisi, kanal doluluk oranı, makara ağırlığı, sürtünme katsayısı ve izin verilen maksimum cable pulling tension birlikte ele alınmalıdır.

5 ton capstan vinç neyi ifade eder?

Capstan vinç, çekme halatının tahrik tamburuna birden fazla tur sarılmasıyla çalışan bir kablo çekme makinesidir. Çekiş kuvveti, halat ile capstan tamburu arasındaki sürtünme üzerinden iletilir. Operatör, çekilen halatın serbest ucunu kontrol ederek hareketi yönetir; bu çalışma prensibi tamburlu halat sarma vinçlerinden farklıdır.

“5 ton” ifadesi çoğu uygulamada yaklaşık 5 ton-force, yani yaklaşık 49 kN nominal line pull sınıfını tanımlar. Ancak bu değer, ekipmanın gerçek çalışma koşullarındaki sürekli çekme kapasitesi, maksimum kısa süreli yük değeri veya belirli bir halat sarım sayısındaki kapasitesi olabilir. Satın alma ve saha planlamasında üreticinin teknik dokümanındaki duty cycle, line speed ve rated pulling force tanımları mutlaka ayrıştırılmalıdır.

Bu kapasite, 5 ton ağırlığında kablonun çekilebileceği anlamına gelmez. Asıl belirleyici parametre kablonun çekme başındaki anlık gerilmesidir. Örneğin uzun bir HDPE duct hattında sürtünme, kot farkı ve çoklu dirsekler nedeniyle oluşan çekme gerilmesi, kablo ağırlığından çok daha etkili olabilir.

Kapasite seçimi kablo güzergâhından başlar

Capstan vinç seçiminin ilk adımı güzergâhın ölçülebilir verilerle incelenmesidir. Düz hat uzunluğu, boru iç çapı, dönüş sayısı ve dönüş açıları, eğim, menhol geçişleri ile mevcut kablo kanalının durumu kayıt altına alınmalıdır. Aynı kesitteki bir kablo, 150 metre düz boruda düşük çekme kuvvetiyle ilerlerken çoklu 90 derece dönüş içeren bir güzergahta beklenenden yüksek gerilme oluşturabilir.

Hesaplamada kablonun birim ağırlığı, duct içindeki sürtünme katsayısı ve her dönüşün ek direnci kullanılır. Pratikte hesap sonucuna makul bir emniyet payı eklenir; ancak bu pay, kablonun üretici tarafından belirtilen maksimum çekme gerilmesinin aşılmasını haklı çıkarmaz. Vinç kapasitesi yüksek olsa bile, ekipman overload koruması kablonun izin verilen sınırına göre ayarlanmalıdır.

Özellikle orta gerilim ve yüksek gerilim kablolarında iletken kesiti büyüdükçe çekme başlığı, cable pulling sock, swivel ve halatın kapasitesi kritik hâle gelir. Çekiş zincirindeki en zayıf eleman tüm sistemin çalışma limitini belirler. 5 ton kapasiteli bir vinç kullanılırken 3 ton çalışma yük limitli bir swivel kullanılması, sistemi fiilen 3 tonla sınırlar.

Çekme kuvveti ile hız arasındaki denge

Her kablo döşeme işi yüksek hız gerektirmez. Uzun ve hassas kablolarda düşük, sabit ve izlenebilir hız daha güvenli sonuç verir. Yüksek hız; menhol girişlerinde, bell mouth roller geçişlerinde veya dar dönüşlerde kablonun ani gerilme pikleri yaşamasına neden olabilir.

Bu nedenle değişken hız kontrolü, operatörün görüş alanı ve sahadaki haberleşme düzeni önemlidir. Hidrolik tahrikli sistemlerde debi ve basınç kontrolü, mekanik yük değişimlerine daha kontrollü cevap verecek şekilde ayarlanmalıdır. Operasyon boyunca ani hızlanma ve sert duruşlardan kaçınılmalıdır.

Ankraj düzeni vinç kapasitesi kadar önemlidir

Capstan vinç çalışma sırasında yüksek çekme reaksiyonu üretir. Bu reaksiyonun zemine, araç şasisine veya bağımsız bir deadman anchorage noktasına güvenli şekilde aktarılması gerekir. Geçici ve kontrol edilmemiş ankrajlar, vinç kapasitesi ne olursa olsun kabul edilebilir değildir.

Ankraj noktası yalnızca statik çekme kuvveti için değil, olası yük dalgalanmaları için de değerlendirilmelidir. Yumuşak zeminde kullanılan kazıklar, gevşek dolgu alanları, paslı çelik elemanlar veya proje dışı mevcut yapılar güvenilir ankraj kabul edilmemelidir. Ankraj hattının çekme yönüyle uyumu da önemlidir; açılı çalışma, bağlantı elemanlarında ilave yan yük oluşturabilir.

Vinç ile ilk yönlendirme makarası arasındaki mesafe ve açı kontrol edilmelidir. Halatın capstan tamburuna doğru açıyla girmemesi, halatın yanaklara sürtmesine, düzensiz sarıma ve çekiş kaybına yol açabilir. Gerekirse uygun kapasitede snatch block veya yönlendirme makarası kullanılmalıdır.

Halat, çekme başlığı ve bağlantı elemanları

Çekme halatı seçimi yalnızca kopma yüküne göre yapılmaz. Halat çapı, capstan tamburunun geometrisiyle uyumlu olmalı; tambur üzerinde yeterli sarım turu sağlanmalıdır. Yetersiz sarım, kayma ve kontrolsüz yük aktarımı riski doğurur. Fazla veya düzensiz sarım ise halatın üst üste binmesine ve aşınmasına neden olabilir.

Çelik halat kullanımında ezilme, tel kopması, korozyon ve birdcaging belirtileri günlük kontrol edilmelidir. Sentetik çekme halatlarında ise kesik, lif açılması, ısı hasarı ve kimyasal etkilenme araştırılmalıdır. Hasarlı halatın saha içinde geçici yöntemlerle onarılması güvenli bir çözüm değildir.

Kablo ile çekme halatı arasındaki bağlantıda swivel kullanılmalıdır. Swivel, halat burulmasının kabloya aktarılmasını azaltır. Kablo çapına uygun cable pulling sock veya çekme başlığı seçilmeli, bağlantı noktası kablo üreticisinin belirlediği çekme yöntemine uygun olmalıdır. Özellikle XLPE kablolarda iletken üzerinden veya kablo dış kılıfı üzerinden izin verilen çekme metodu farklılık gösterebilir.

Kablo koruma ekipmanları çekme kuvvetini düşürür

Capstan vinç kapasitesini artırmak her zaman doğru yaklaşım değildir. Çoğu sahada doğru kablo taşıma ekipmanı kullanmak, gerekli çekme kuvvetini daha etkili biçimde azaltır. Düz cable roller sistemleri, kablonun zemine sürtünmesini önler. Köşe kablo makaraları dönüş noktalarındaki yan yükü yönetir. Menhol geçişlerinde bell mouth roller, kablonun keskin beton kenarlara temas etmesini engeller.

Kablo makarasının serbest ve dengeli dönmesi de çekme kuvvetini doğrudan etkiler. Kablo tamburu, uygun kapasiteli cable drum stand veya hidrolik kaldırma sistemi üzerinde eksenel kaçıklık olmadan konumlandırılmalıdır. Frenleme gerektiren uygulamalarda makara dönüşü kontrol altında tutulmalı, ancak gereksiz fren direnci oluşturulmamalıdır.

Kanal içi çekimlerde uygun pulling lubricant kullanımı sürtünmeyi azaltabilir. Bununla birlikte yağlayıcı türü, kablo dış kılıf malzemesi ve boru malzemesiyle uyumlu olmalıdır. Rastgele kimyasal ürünler kablo kılıfına veya duct yüzeyine zarar verebilir.

Operasyon öncesi kontrol ve yük izleme

Çekime başlamadan önce çalışma alanı sınırlandırılmalı, halat hattının geri tepme riski bulunan bölgelerine personel girişi engellenmelidir. Operatör, kablo makarası sorumlusu, menhol gözlemcisi ve çekme başı ekibi arasında kesintisiz iletişim kurulmalıdır. İşaretleşme yöntemi çekimden önce belirlenmelidir.

Yükün gerçek zamanlı izlenmesi, 5 ton capstan vinç kullanımında temel emniyet unsurudur. Kalibre edilmiş dinamometre veya load cell, çekme kuvvetinin kablo üreticisinin limitinin altında tutulmasına yardımcı olur. Yalnızca motor sesi veya operatör deneyimiyle yük tahmini yapmak yeterli değildir.

Çekme kuvvetinde ani artış görülürse vinç durdurulmalı ve neden araştırılmalıdır. Sıkışmış kabloyu kapasiteyi yükselterek zorlamak; duct hasarı, kılıf deformasyonu veya çekme başlığı arızasıyla sonuçlanabilir. Sorun çoğu zaman dönüş noktasındaki yanlış makara hizası, kanal içindeki engel veya makara frenindeki aşırı dirençtir.

Hidrolik ve dizel tahrik seçenekleri

5 ton sınıfında capstan winch sistemleri elektrikli, dizel veya hidrolik tahrikle yapılandırılabilir. Tercih, şantiye enerji altyapısına, mobilite ihtiyacına, çevresel koşullara ve çalışma süresine bağlıdır. Dizel tahrik, uzak saha koşullarında bağımsız çalışma avantajı sağlayabilir. Hidrolik sistemler ise uygun valf ve kontrol düzeniyle hassas hız yönetimi sunabilir.

Seçimde motor gücü tek başına yeterli kriter değildir. Hidrolik sistemde pompa debisi, çalışma basıncı, yağ soğutma kapasitesi ve hortumların basınç sınıfı değerlendirilmelidir. Uzun süreli ağır çekimlerde yağ sıcaklığının kontrol altında tutulması, performans sürekliliği ve komponent ömrü açısından gereklidir.

RMK Makine gibi kablo döşeme ekipmanı üreticileriyle teknik değerlendirme yapılırken kablo çapı, kablo ağırlığı, güzergâh planı, maksimum izinli çekme kuvveti ve istenen çalışma hızının birlikte paylaşılması doğru makine konfigürasyonunun belirlenmesini kolaylaştırır.

Bakım, kayıt ve saha disiplini

Capstan tambur yüzeyi temiz tutulmalı, yağ veya çamur nedeniyle sürtünme karakteristiğinin değişmesine izin verilmemelidir. Halat kılavuzları, bağlantı pimleri, emniyet mandalları, hidrolik hortumlar ve acil durdurma sistemi her vardiya öncesinde kontrol edilmelidir. Hidrolik kaçaklar yalnızca çevresel risk değil, aynı zamanda basınç ve kontrol kaybı işaretidir.

Çekim tamamlandığında maksimum çekme kuvveti, çekim süresi, kullanılan ekipman ve karşılaşılan güzergâh sorunları kayıt altına alınmalıdır. Bu kayıtlar, sonraki devrelerde daha doğru kapasite seçimi yapılmasını ve tekrar eden saha hatalarının azaltılmasını sağlar.

Doğru kurulmuş bir 5 ton capstan vinç sistemi, kabloyu zorlayarak değil, çekme kuvvetini ölçerek ve güzergâh direncini yöneterek çalışır. Sahada güvenli ve verimli sonuç için kapasiteyi büyütmeden önce ankrajı, halatı, makaraları ve yük izleme düzenini yeniden kontrol etmek en doğru adımdır.
