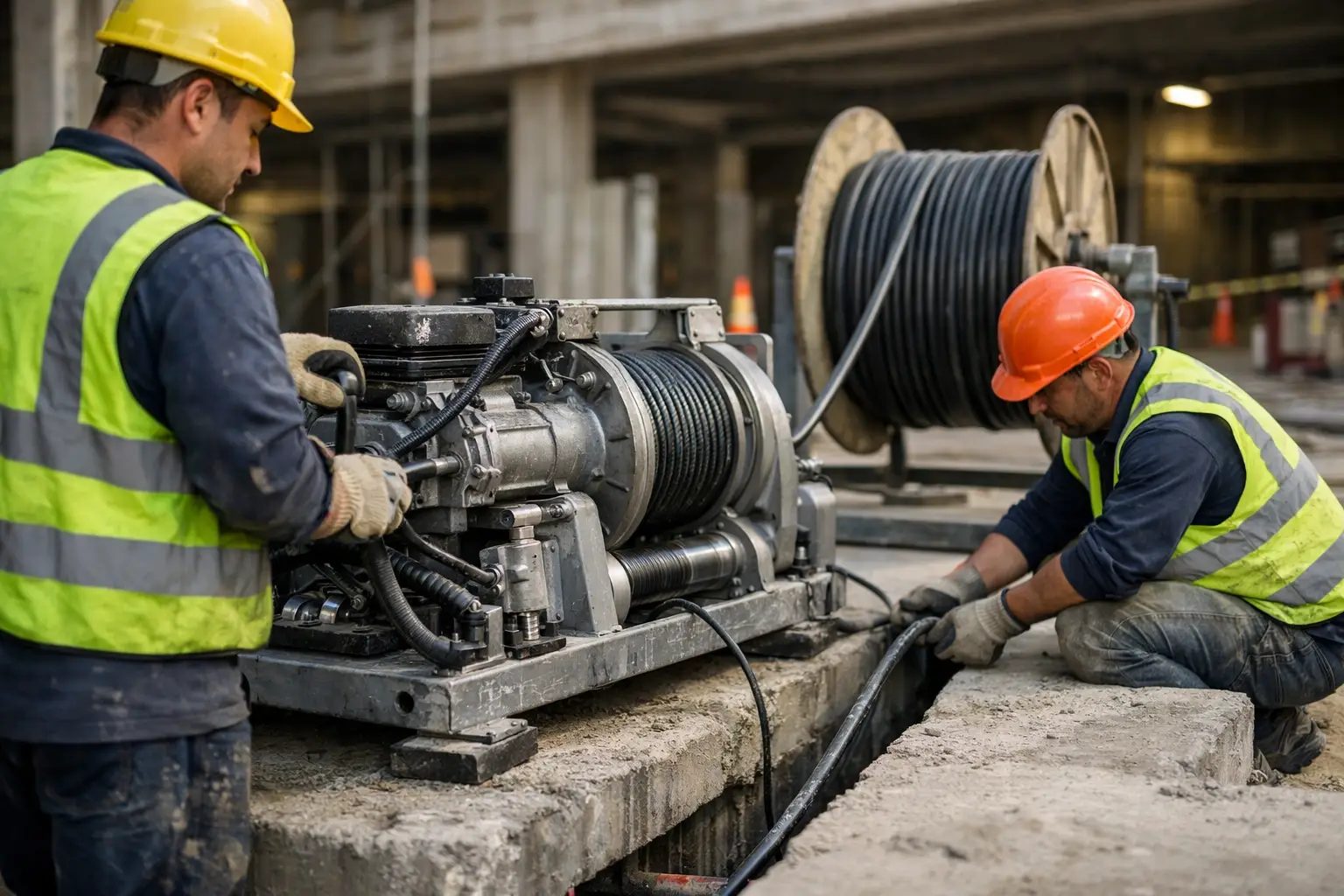

Yer altı enerji hatlarında, yüksek kesitli güç kablolarında veya uzun telekom güzergâhlarında elektrikli kablo çekme makinesi, yalnızca çekme kuvveti sağlayan bir ekipman değildir. Kablonun izin verilen çekme gerilimini, bükülme yarıçapını ve kanal içindeki sürtünme koşullarını koruyan kontrollü bir çekme sistemidir. Yanlış kapasite veya yanlış kurulum, kablo kılıfında hasara, iletken deformasyonuna, ek işçiliğine ve program gecikmesine neden olabilir.

Elektrik taahhüt firmaları ve EPC yüklenicileri için seçim, nominal tonaj üzerinden yapılmamalıdır. Güzergâh geometrisi, kablo yapısı, makara yerleşimi, halat tipi, gerekli çekme hızı ve operatör kontrolü birlikte değerlendirilmelidir. Özellikle orta ve yüksek gerilim kablolarında çekme operasyonu, saha planının ayrı bir mühendislik kalemi olarak ele alınmalıdır.

Elektrikli kablo çekme makinesi ne yapar?

Elektrikli kablo çekme makinesi, motor gücünü redüktör ve tahrik sistemi aracılığıyla çekme halatına aktarır. Halatın çekme hareketi, kablo başlığına bağlanan cable pulling sock, cable grip veya uygun çekme aparatı üzerinden kabloya iletilir. Uygulamaya göre capstan tipi çekme sistemi veya tamburlu çekme vinci tercih edilebilir.

Capstan cable puller, halatın çekiş tamburu etrafında sarılmasıyla çalışır. Halat tambur üzerinde yeterli tur yaptığında, gerekli çekme kuvveti kontrollü biçimde oluşur. Bu yapı, uzun mesafeli ve sürekli çekiş gereken kanal güzergâhlarında avantaj sağlar. Tamburlu sistemlerde ise halat tambur üzerine sarılır; halat yönetimi ve tambur kapasitesi daha kritik hale gelir.

Her iki sistemde de temel amaç kabloyu mümkün olan en yüksek kuvvetle çekmek değildir. Amaç, kablo üreticisinin belirlediği maksimum pulling tension değerinin altında kalarak, stabil ve izlenebilir bir çekme hareketi sağlamaktır.

Çekme kuvveti hesabı neden ilk adımdır?

Makine kapasitesi belirlenmeden önce güzergâh için tahmini çekme kuvveti hesaplanmalıdır. Bu hesapta kablo ağırlığı, kanal veya boru iç çapı, sürtünme katsayısı, yatay ve düşey güzergâhlar, dönüş sayısı, dönüş açıları ve kablo makarasının çözülme direnci dikkate alınır.

Düz ve temiz bir HDPE boru hattında hesaplanan direnç ile eski beton kanalda, çoklu dirsek içeren bir hatta ortaya çıkan direnç aynı değildir. Kanal içindeki su, çamur, ezilme, çap değişimi veya uygunsuz iç yüzey de gerçek çekme kuvvetini artırabilir. Bu nedenle hesaplanan değer, saha için tek başına kesin sonuç değil, kapasite seçiminin başlangıç noktasıdır.

Makinenin nominal line pull değeri, beklenen çekme kuvvetinin üzerinde olmalıdır. Ancak gereğinden fazla tonaj seçmek de kablo açısından güvenli bir yaklaşım değildir. Yüksek kapasiteli bir makine, tork sınırlaması veya tension control olmadan kullanıldığında operatörün kabloya izin verilen değerin üzerinde kuvvet uygulamasına yol açabilir. Uygun seçim, yeterli kapasite ile hassas kontrolün birlikte sağlandığı seçimdir.

Kablo üreticisinin gerilim limiti esas alınmalıdır

Kablo çekme kuvvetinin üst sınırı çoğu zaman kablonun iletken kesiti, iletken malzemesi, ekran yapısı ve çekme başlığı bağlantısına göre belirlenir. Özellikle XLPE izoleli orta gerilim ve yüksek gerilim kablolarında, çekme kuvveti kablo üreticisinin teknik dokümanındaki limitlere göre yönetilmelidir.

Çekme kuvveti sadece makine üzerindeki tahmini ayara göre takip edilmemelidir. Kalibrasyonu doğrulanmış bir dinamometre veya elektronik load cell ile gerçek zamanlı ölçüm yapılması, kritik hatlarda daha güvenli sonuç verir. Kuvvetin sürekli kaydedilmesi, kalite kontrol ve devreye alma dokümantasyonu açısından da yararlıdır.

Hız, güç ve kontrol sistemi birlikte değerlendirilmelidir

Kablo çekiminde hız arttıkça iş süresi kısalır; fakat hız, her güzergâh için verimlilik anlamına gelmez. Dar menhollerde, sık dönüşlü hatlarda veya ağır kablolu projelerde kontrol edilebilir düşük hız çoğu zaman daha değerlidir. Operatör, kablo girişini, makara dönüşünü ve güzergâhtaki rollerların çalışmasını izleyebilmelidir.

Elektrikli tahrikte motor gücü, redüktör oranı ve çıkış devri birbirinden bağımsız düşünülmemelidir. Yüksek motor gücü, uygun redüksiyon olmadığında gerekli çekme kuvvetini düşük hızda üretmeyebilir. Aynı şekilde yalnızca yüksek çekme kuvveti sunan, ancak hız kontrolü sınırlı bir sistem hassas kablo uygulamalarında uygun olmayabilir.

İdeal konfigürasyonda ileri-geri hareket, kontrollü hız ayarı, acil durdurma fonksiyonu ve aşırı yük koruması bulunur. Değişken hızlı sürücü, çekme sırasında ani hızlanmaları azaltır. Özellikle kablo başlangıçta harekete geçerken oluşan statik sürtünme kuvveti, normal çalışma kuvvetinin üzerinde olabilir. Bu geçişin kontrollü yapılması, kablo başlığı ve bağlantı ekipmanları üzerindeki darbeyi düşürür.

Elektrikli kablo çekme makinesinde halat ve tambur kapasitesi

Makine seçiminde halat çapı, halatın minimum kopma yükü ve kullanılabilir halat boyu önemli parametrelerdir. Çekme halatının minimum kopma yükü, çalışma yükünün üzerinde uygun güvenlik katsayısı sağlayacak şekilde seçilmelidir. Halatın aşınması, tel kırıkları, ezilmesi veya korozyonu her çekim öncesinde kontrol edilmelidir.

Tamburlu sistemlerde nominal halat kapasitesi, yalnızca tamburun fiziksel hacmiyle ilgili değildir. Halatın düzgün sarılması, katmanlar arası ezilmeyi önler ve çekim boyunca daha öngörülebilir bir çalışma sağlar. Yetersiz tambur kapasitesi, ara bağlantı veya halat değişimi gerektirerek operasyonu kesintiye uğratabilir.

Capstan sisteminde ise halatın tambur üzerindeki tur sayısı, iletilebilecek çekme kuvvetini etkiler. Halatın kaymaması için yeterli sarım gerekir; ancak gereğinden fazla sarım, operatörün halat yönetimini zorlaştırabilir. Halat türü ve capstan yüzey malzemesi de bu değerlendirmede dikkate alınmalıdır.

Güzergâh ekipmanları makine kadar önemlidir

Kablo çekme makinesinin doğru seçilmesi, tek başına kablo güvenliğini garanti etmez. Kablo makarası, kablo drum trailer veya cable drum stand üzerinde kontrollü biçimde çözülmelidir. Makaranın ekseni hizasızsa veya frenleme kontrolü yetersizse, çekme makinesi gereksiz yük altında çalışır.

Kanal girişlerinde bell mouth roller kullanılmalı; düz güzergâhlarda cable feeding roller, yön değişimlerinde ise corner cable roller veya üçlü köşe makaraları konumlandırılmalıdır. Bu ekipmanlar kablonun zemine sürtmesini, keskin kenara temas etmesini ve izin verilen bükülme yarıçapının altına düşmesini engeller.

Menhol içi uygulamalarda cable manhole roller kullanımı özellikle önemlidir. Kablo, menhol ağzında veya kanal geçişinde keskin bir beton kenara temas ettiğinde dış kılıf hasarı oluşabilir. Kılıf hasarı her zaman çekim sırasında görünür olmayabilir; ancak daha sonra izolasyon testlerinde veya işletme sürecinde sorun yaratabilir.

Ankraj ve saha yerleşimi güvenli çekimin temelidir

Elektrikli çekme makinesi, hesaplanan çalışma yükünü ve olası dinamik yükleri taşıyabilecek bağımsız bir ankraj noktasına bağlanmalıdır. Araç tamponu, belirsiz dayanımlı direk, geçici konstrüksiyon veya kontrol edilmemiş beton elemanlar ankraj noktası olarak kabul edilmemelidir. Ankraj kapasitesi, çekme doğrultusu ve bağlantı açısı sahada doğrulanmalıdır.

Makinenin çekme ekseni mümkün olduğunca kablo güzergâhıyla hizalı olmalıdır. Açılı çekiş, halatta yan yük oluşturur; halatın capstan veya tambur üzerinde düzensiz davranmasına neden olabilir. Makine çevresinde halat kopması veya bağlantı elemanı arızası durumunda risk alanı oluşturulmalı, yetkisiz personel bu alanın dışında tutulmalıdır.

Operatör ile kablo makarası tarafındaki ekip arasında doğrudan görüş veya güvenilir telsiz iletişimi gerekir. Kablo girişinde sorun görüldüğünde, çekme işlemi gecikmeden durdurulabilmelidir. Bu nedenle acil durdurma butonunun erişilebilir konumda olması ve ekip tarafından önceden test edilmesi gerekir.

Devreye alma öncesi kontrol yaklaşımı

Saha ekibi çekime başlamadan önce makinenin yüksüz fonksiyon testini yapmalıdır. İleri-geri yönleri, hız kontrolü, frenleme, acil stop, halat sarımı ve bağlantı noktaları kontrol edilmelidir. Sonrasında çekme başlığı, swivel ve cable pulling sock bağlantıları kablo tipine uygunluk açısından incelenmelidir.

Özellikle swivel kullanımı, kablonun çekim sırasında burulmasını azaltır. Ancak swivel kapasitesi, bağlantı elemanları ve çekme başlığının tamamı aynı çalışma yükü sınıfında değerlendirilmelidir. Sistemdeki en düşük kapasiteli eleman, toplam çekme düzeninin sınırını belirler.

Kritik güzergâhlarda ilk birkaç metre düşük hızda ilerlemek faydalıdır. Bu aşamada makara dönüşü, kablo besleme açısı, roller yerleşimi ve dinamometre değeri gözlemlenir. Beklenmeyen direnç oluştuğunda kuvveti artırmak yerine işlem durdurulmalı, güzergâh ve ekipman yerleşimi kontrol edilmelidir.

Uygun konfigürasyon proje riskini azaltır

Elektrikli kablo çekme makinesi; enerji iletim hatları, güneş enerji santralleri, rüzgâr enerji projeleri, demiryolu elektrifikasyonu, endüstriyel tesisler ve telekom altyapılarında farklı konfigürasyonlarla kullanılabilir. Gerekli tonaj, hız ve halat boyu her projede değişir. Aynı makinenin farklı kablo çapları ve farklı kanal şartları için uygun kabul edilmesi, teknik değerlendirme yapılmadan doğru sonuç vermez.

RMK Makine tarafından üretilen kablo çekme ekipmanlarında değerlendirme; çekme kapasitesi, tahrik tipi, kontrol ihtiyacı, halat düzeni ve saha ankraj koşulları üzerinden yapılmalıdır. Satın alma kararında yalnızca makine fiyatını değil, kablo hasarı riskini, işçilik sürekliliğini ve ekipmanın uzun dönem bakım gereksinimini de dikkate almak gerekir.

Güvenli ve tekrarlanabilir bir kablo çekimi, doğru tonajdaki makineyle başlar; ancak gerçek sonuç, ölçülen çekme kuvveti, doğru roller yerleşimi, uygun ankraj ve disiplinli saha koordinasyonuyla alınır.
