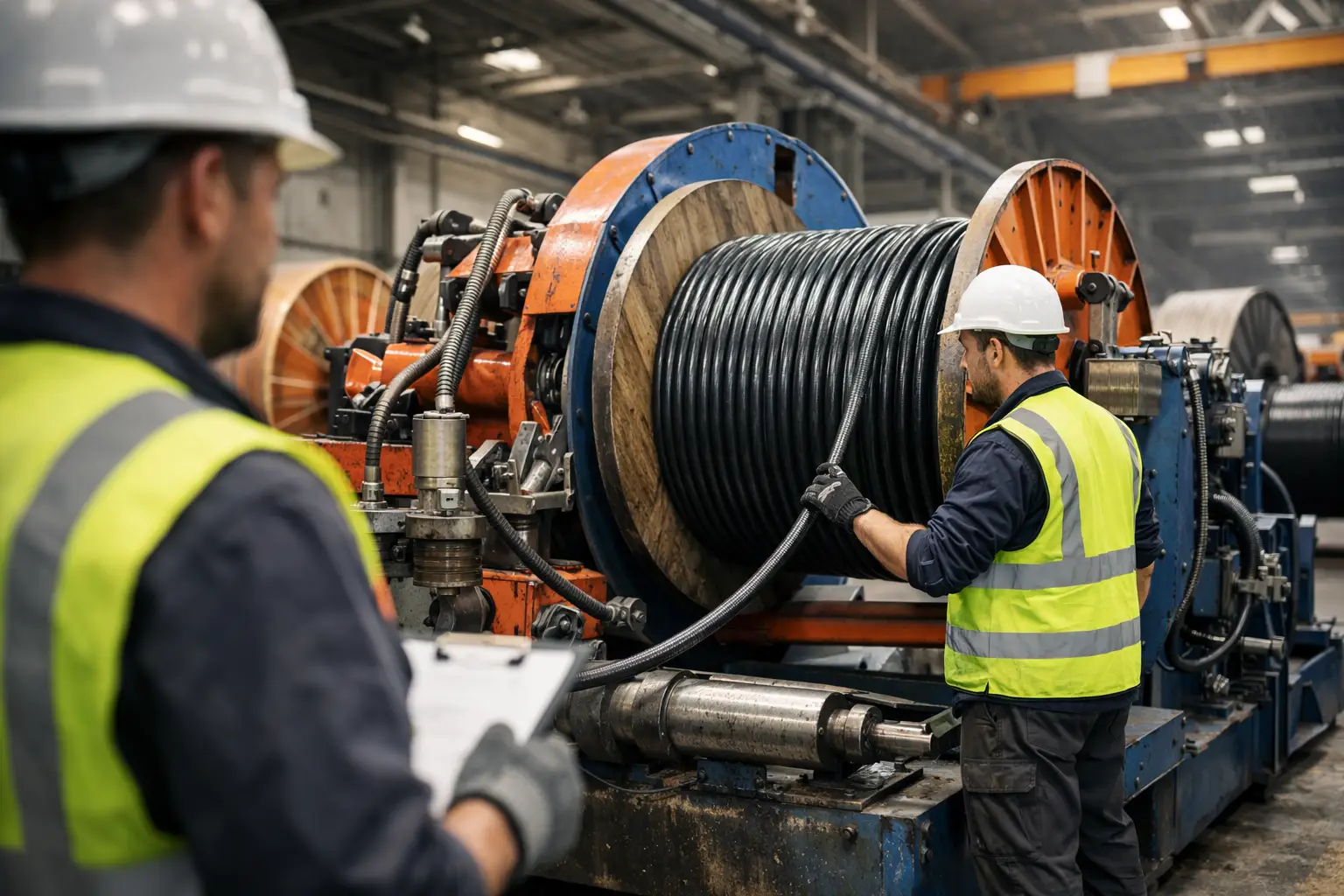

Bir cable pulling operasyonunda ekipman seçimi, yalnızca katalogdaki tonaj değerine bakılarak yapılmaz. www.globalcablecenter.com gibi ürün odaklı bir kaynak incelenirken; kablonun toplam ağırlığı, çekim güzergâhı, makara ölçüsü, dönüş noktaları ve izin verilen maksimum çekme gerilimi birlikte değerlendirilmelidir. Yanlış kapasitede seçilen bir cable pulling winch veya cable drum trailer, iş programını uzatabileceği gibi kablo hasarı ve saha güvenliği riski de oluşturur.

Elektrik taahhüt firmaları, utility contractor’lar ve EPC ekipleri için doğru yaklaşım; ekipmanı tekil bir ürün olarak değil, birbirini tamamlayan bir cable laying system’in parçası olarak ele almaktır. Drum taşıma, kaldırma, frenleme, kablo besleme, yön değiştirme ve çekme kuvvetinin kontrolü aynı operasyonun bağlı adımlarıdır.

www.globalcablecenter.com incelenirken teknik bakış

Bir ekipman sayfasındaki temel ölçüler satın alma kararının başlangıcıdır; kararın tamamı değildir. Örneğin bir hydraulic cable drum trailer için belirtilen taşıma kapasitesi, tek başına uygunluk anlamına gelmez. Kullanılacak makaranın flanş çapı, tambur genişliği, merkez deliği çapı ve toplam ağırlığı trailer şasisi, lifting arm açıklığı ve spindle ölçüleriyle uyumlu olmalıdır.

Aynı durum cable pulling winch seçiminde de geçerlidir. Nominal pulling force değeri, kablonun üretici tarafından belirtilen izin verilebilir çekme kuvvetini aşmamalıdır. Özellikle büyük kesitli MV ve HV kablolarda iletken kesiti, ekran yapısı, dış kılıf tipi ve üreticinin pulling eye veya cable pulling sock kullanımına ilişkin talimatları kontrol edilmelidir. Yüksek çekme kapasitesi her zaman daha güvenli çalışma anlamına gelmez. Kontrolsüz kuvvet, kablonun iletken bağlantısına veya izolasyon sistemine zarar verebilir.

Teknik kataloglarda şu bilgilerin açık biçimde aranması gerekir: kapasite, boyut aralığı, kendi ağırlığı, hydraulic system çalışma basıncı, çekme hızı, frenleme yöntemi, kontrol tipi ve kritik komponentlerin malzeme bilgisi. Bu veriler olmadan yalnızca ürün görseli üzerinden seçim yapmak, saha koşullarını göz ardı eder.

Cable drum trailer kapasitesi nasıl belirlenir?

Kablo makaralarının taşınması ve kontrollü biçimde çözülmesi, özellikle şehir içi altyapı ve enerji iletim projelerinde operasyonun temel adımlarındandır. Trailer kapasitesi belirlenirken ilk hesap, dolu makaranın gerçek toplam ağırlığı üzerinden yapılmalıdır. Boş makara ağırlığı ile kablo ağırlığının toplamı, üreticinin beyan ettiği güvenli çalışma kapasitesini aşmamalıdır.

Bununla birlikte, makaranın ağırlık merkezinin konumu da önemlidir. Çok geniş veya büyük flanşlı makaralar, kapasite sınırı içinde olsa dahi trailer’ın lifting arm geometrisiyle uyumsuz olabilir. Makaranın zeminden yeterli açıklıkta kaldırılması, güvenli dönüş için flanşların serbest kalması ve spindle’ın eğilme yükünün kontrol edilmesi gerekir.

Hydraulic cable drum trailer modellerinde kaldırma silindirleri, hortumlar, valfler ve mekanik emniyet noktaları düzenli incelenmelidir. Hidrolik silindir makara kaldırma için kuvvet üretir; ancak taşıma sırasında yükün güvenliği yalnızca hidrolik basınca bırakılmamalıdır. Proje prosedürüne uygun mekanik kilitleme, emniyet pimleri ve doğru bağlama noktaları kullanılmalıdır.

Frenleme sistemi de değerlendirilmelidir. Kablo çekimi sırasında makaranın serbest dönmesi, kablonun gevşek halka yapmasına ve kontrol dışı hızlanmasına neden olabilir. Ayarlanabilir frenleme, makara dönüşünü çekme hızına göre kontrol etmeye yardımcı olur. Fazla fren ise pulling tension’ı yükseltir. Bu nedenle fren ayarı, kablonun hareketi başlamadan önce deneme çekimi ile doğrulanmalıdır.

Çekme kuvveti yalnızca vincin tonajı değildir

Bir güzergâhta gerekli çekme kuvveti; kablo ağırlığı, sürtünme katsayısı, kanal doluluk oranı, eğim, dönüş sayısı ve dönüş açılarından etkilenir. Düz bir duct hattında kabul edilebilir olan bir pulling force, çoklu dirsek içeren bir güzergâhta hızla artabilir. Özellikle 90 derece dönüşlerde sidewall pressure kontrolü gerekir.

Sidewall pressure, kablonun dönüş noktasında roller veya duct ağzına uyguladığı yanal basıncı ifade eder. Çekme kuvveti yükseldikçe ve dönüş yarıçapı küçüldükçe bu basınç artar. Kılıf hasarını önlemek için corner cable roller, triple corner roller veya uygun yarıçaplı bell mouth roller kullanılmalıdır. Küçük çaplı, kontrolsüz veya aşınmış yönlendirme elemanları kablo dış kılıfında kesilme ve ezilme riski oluşturur.

Winch üzerinde pulling force göstergesi bulunması, operatöre önemli bir kontrol verisi sağlar. Ancak gösterge tek başına yeterli değildir. Ekip operatörü, hat boyunca yerleştirilen roller’ların çalışma durumunu, kablonun kanal girişindeki hareketini ve makaranın dönüşünü sürekli takip etmelidir. Ani kuvvet artışı; sıkışmış bir roller, hatalı güzergâh, dar kanal geçişi veya aşırı frenleme belirtisi olabilir.

Çekme hızında da denge gerekir. Yüksek hız, iş süresini azaltıyor gibi görünse de dönüş noktalarında kablo kontrolünü zorlaştırabilir. Düşük ve sabit hız, özellikle uzun duct pull operasyonlarında daha öngörülebilir bir çekme davranışı sağlar. Hız seçimi; kablo üreticisi limitleri, hat koşulu ve ekibin görüş mesafesine göre yapılmalıdır.

Roller yerleşimi ve kablo koruması

Cable roller’lar yalnızca kabloyu yerden yükseltmek için kullanılmaz. Doğru yerleşim, sürtünmeyi azaltır, çekme kuvvetinin daha dengeli dağılmasını sağlar ve kablo kılıfını şantiye zemininden korur. Düz hatlarda straight cable roller’lar, dönüşlerde corner cable roller’lar, menhol girişlerinde ise manhole cable roller’lar kullanılmalıdır.

Roller aralığı kablo çapına, ağırlığına ve güzergâhın zemin durumuna bağlıdır. Aralığın gereğinden fazla olması kablonun sarkmasına, zemine temas etmesine veya roller dışına çıkmasına yol açabilir. Gereğinden sık roller kullanımı ise lojistik ve kurulum süresini artırır. Bu nedenle sahada roller yerleşimi, çekime başlamadan önce güzergâh yürüyüşü ile planlanmalıdır.

Roller gövdesinde deformasyon, yatak sıkışması, keskin kenar veya aşırı aşınma bulunmamalıdır. Kabloyla temas eden yüzeyin serbest dönmesi önemlidir. Kilitlenmiş bir roller, basit bir aksesuar arızası gibi görünse de toplam çekme kuvvetini artırarak winch kapasitesini ve kablo limitini etkileyebilir.

Cable pulling sock ve swivel seçimi

Kablo ucuna kuvvet aktarımı, çoğu sahada cable pulling sock ile yapılır. Sock çapı, kablo dış çapına uygun olmalı ve örgü boyu yeterli tutunma sağlamalıdır. Çok gevşek seçilen bir sock kayabilir; aşırı dar seçilen ürün ise kablo dış kılıfına lokal baskı uygulayabilir. Uygun bağlantıdan önce kablo yüzeyinin temiz ve kuru olması, tutunma güvenliği açısından gereklidir.

Swivel kullanımı ise kablonun çekim sırasında burulmasını sınırlandırmaya yardımcı olur. Özellikle makaradan çözülme yönü, güzergâhtaki dönüşler ve pulling rope davranışı torsiyon oluşturabilir. Swivel’in çalışma yük limiti, sistemde beklenen maksimum çekme kuvvetinin altında olmamalıdır. Pim, kilit elemanı ve bağlantı ağzı her çekim öncesinde gözle kontrol edilmelidir.

Bağlantı zincirinde en düşük kapasiteye sahip komponent, sistemin gerçek sınırını belirler. Yüksek kapasiteli bir winch kullanmak; düşük WLL değerli bir swivel, shackle veya pulling sock ile güvenli bir sistem oluşturmaz. WLL değerleri, üretici talimatları ve saha kaldırma-çekme prosedürleri birlikte kontrol edilmelidir.

Satın alma öncesi proje verisi hazırlamak

Ekipman teklifinin doğru hazırlanabilmesi için satın alma ekibinin teknik veriyi erken aşamada toplaması gerekir. Kablo tipi ve çapı, dolu makara ağırlığı, makara flanş çapı, güzergâh uzunluğu, duct ölçüsü, dönüş noktaları, eğim, saha zemini ve hedef çekme hızı temel girdilerdir. Bunlara ek olarak ekipmanın mobil kullanım, şantiye içi taşıma veya sabit çalışma amacıyla mı kullanılacağı netleştirilmelidir.

İklim ve nakliye koşulları da ihmal edilmemelidir. Avrupa ve Orta Doğu’daki farklı saha koşullarında korozyon koruması, lastik tipi, trailer yol uygunluğu, hidrolik yağ seçimi ve yedek parça erişimi operasyonel sürekliliği etkiler. İhracat projelerinde taşıma ölçüleri ile sevkiyat yönteminin başlangıçta değerlendirilmesi, teslimat sonrası kurulum sorunlarını azaltır.

RMK Makine, bu değerlendirmede cable drum trailer, hydraulic lifting system, cable pulling winch ve roller sistemlerini tek bir saha operasyonunun bileşenleri olarak ele alır. Doğru teknik veriyle başlayan seçim, ekipmanın kapasitesini değil, projenin güvenli çalışma sınırlarını esas alır.

Sahada verimli sonuç için ürün seçimini son aşamaya bırakmayın. Makara ve kablo verilerini, güzergâh planını ve çekme limitlerini çekimden önce aynı teknik dosyada birleştirin; ekipmanın gerçek uygunluğu bu veriler üzerinden anlaşılır.
