Bir enerji kablosunun hat boyunca ilerlemesi, yalnızca çekme kuvveti üretmekle çözülmez. Kanal içindeki sürtünme, güzergâh dönüşleri, kablonun izin verilen çekme gerilmesi, makara frenleme davranışı ve operatör kontrolü aynı anda yönetilmelidir. Bu nedenle cable pulling machine seçimi, katalogdaki tonaj değerinden önce projenin gerçek çekme hesabına ve saha koşullarına dayanmalıdır.

Kablo çekme makinesi, yer altı enerji hatları, yüksek gerilim ve orta gerilim kablo güzergâhları, telekom altyapıları, demiryolu elektrifikasyonu ve yenilenebilir enerji tesislerinde kontrollü çekme için kullanılır. Amaç kabloyu mümkün olan en yüksek kuvvetle çekmek değildir. Amaç, kablo üreticisinin izin verdiği mekanik limitleri aşmadan, gerekli mesafeyi kararlı hızda ve tekrarlanabilir biçimde tamamlamaktır.

Cable Pulling Machine Ne İşe Yarar?

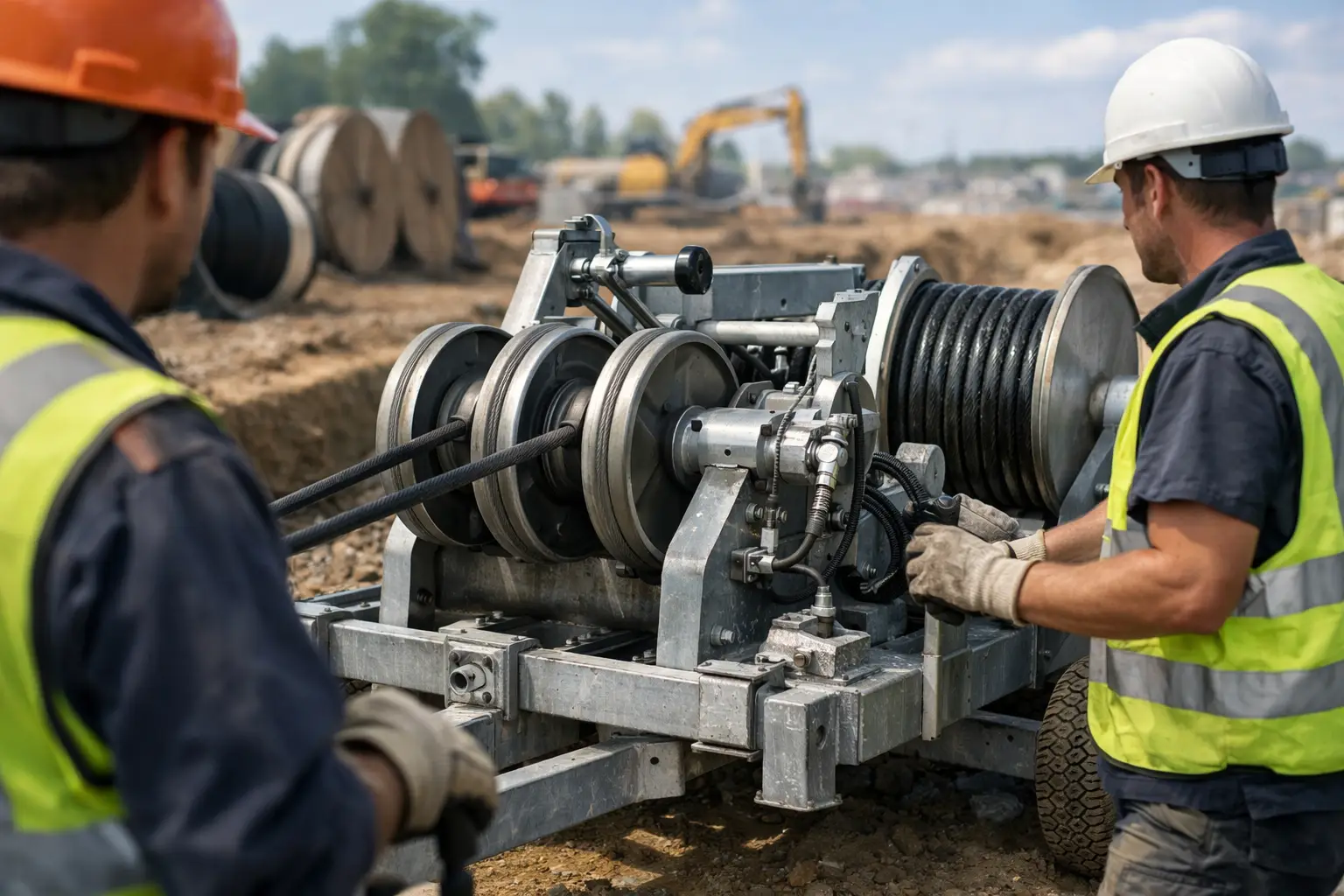

Bir cable pulling machine, çekme halatı veya çelik tel halat üzerinden kabloya kontrollü doğrusal kuvvet uygular. Hidrolik tahrikli sistemlerde kuvvet, hidrolik motor ve tambur veya capstan mekanizması aracılığıyla aktarılır. Operatör, çekme hızını ve yük değerini izleyerek kablonun güzergâhta güvenli ilerlemesini sağlar.

Makinenin temel görevi, insan gücüyle veya kontrolsüz ekipmanlarla oluşabilecek ani yük artışlarını azaltmaktır. Özellikle uzun kanal hatlarında, büyük kesitli XLPE güç kablolarında ve ağır kablo makaralarında çekme kuvveti sabit kalmaz. İlk hareket, menhol geçişleri, boru içi ek yerleri ve keskin dönüşler yükün anlık olarak yükseldiği noktalardır.

Bu ekipman, kablo makarası taşıma römorku veya cable drum stand, doğru konumlandırılmış cable roller sistemleri, köşe makaraları, bell mouth roller, cable pulling sock ve swivel ile birlikte çalışmalıdır. Tek başına yüksek tonajlı bir çekme makinesi, hat üzerindeki sürtünme veya bükülme sorunlarını gidermez.

Çekme Kuvveti Nasıl Belirlenmelidir?

Makine kapasitesi belirlenirken ilk referans kablo üreticisinin verdiği maksimum izinli çekme gerilmesidir. Bu değer çoğu zaman iletken kesiti, iletken malzemesi ve çekme kuvvetinin kabloya hangi noktadan aktarıldığına göre değişir. Kablo, iletken üzerinden çekiliyorsa izin verilen limit ile dış kılıf üzerinden pulling sock kullanılarak çekildiği durumdaki limit aynı kabul edilmemelidir.

Proje hesabında kablo ağırlığı, kanal uzunluğu, kot farkı, boru içi sürtünme katsayısı, dönüş açıları ve roller yerleşimi dikkate alınır. Örneğin düz ve yeterli roller destekli bir güzergâhta gerekli kuvvet düşük kalabilir. Aynı kablo, dar yarıçaplı dönüşlerin bulunduğu bir menhol hattında veya kirli, su tutan boru içinde belirgin şekilde daha yüksek çekme direnci oluşturabilir.

Makinenin nominal kapasitesi, hesaplanan çekme yükünün üzerinde seçilmelidir; ancak bu fark kontrolsüz aşırı kuvvet uygulamak için gerekçe değildir. Uygun yaklaşım, yeterli kapasite rezervi olan fakat ayarlanabilir aşırı yük koruması bulunan bir sistem kullanmaktır. Hidrolik relief valve ayarı ve yük göstergesi, kablo limitine göre saha başlamadan önce kontrol edilmelidir.

Tonaj Değeri Tek Başına Yeterli Değildir

Satın alma değerlendirmesinde yalnızca 3 ton, 5 ton veya 10 ton gibi nominal değerler üzerinden karşılaştırma yapmak hatalı sonuç verebilir. Aynı nominal kapasitedeki iki makinenin efektif performansı; tambur çapı, halat sarım kapasitesi, hidrolik debi, redüksiyon oranı ve yük altında hız kararlılığına göre farklılaşır.

Özellikle halat tamburunda katman sayısı arttıkça efektif çekme çapı değişebilir. Bu durum, bazı tasarımlarda tambur üzerindeki kullanılabilir çekme kuvvetini etkiler. Uzun mesafeli çekimlerde yeterli halat kapasitesi ile nominal kuvvetin tüm sarım aralığında korunma biçimi birlikte incelenmelidir.

Hidrolik Tahrik, Hız ve Kontrol

Hidrolik cable pulling machine sistemlerinin saha avantajı, düşük hızlarda yüksek tork üretmesi ve hızın kontrol edilebilir olmasıdır. Ağır güç kablolarında hızlı çekme her zaman verimli değildir. Kablo, kanal girişinde veya köşe makaralarında hizasını kaybettiğinde operatörün gecikmeden hızı azaltabilmesi gerekir.

Değişken hız kontrolü, özellikle ilk çekme aşamasında önem taşır. Kablo tamburdan çıkarken makara fren sistemiyle çekme makinesi arasında denge kurulmalıdır. Tamburun serbest dönmesi kabloda gevşek halka oluşmasına, aşırı frenlenmesi ise gereksiz çekme yüküne neden olur. Bu nedenle cable drum trailer veya hidrolik drum stand üzerindeki frenleme sistemi, çekme makinesinin çalışma karakteristiğiyle uyumlu olmalıdır.

Kontrol ünitesinin makineden uzakta konumlandırılabilmesi, uzun güzergâhlarda operatör güvenliği açısından fayda sağlar. Ancak uzaktan kumanda, saha iletişiminin yerine geçmez. Makara tarafı, çekme noktası, menhol girişleri ve dönüş noktalarında görevli ekipler arasında açık telsiz iletişimi kurulmalıdır.

Halat, Grip ve Swivel Uyumu

Çekme kuvveti kabloya güvenli bir bağlantı üzerinden aktarılmalıdır. Çelik tel halatın çapı, minimum kopma yükü ve tamburla uyumu makine kapasitesine göre seçilir. Halatın çalışma yük limiti, makinenin maksimum kuvvetinin altında kalmamalıdır. Aşınmış, ezilmiş veya tel kırığı bulunan halatlarla çalışma yapılmamalıdır.

Cable pulling sock, kablo dış çapına uygun seçildiğinde çekme kuvvetini geniş bir yüzeye dağıtır. Yanlış çap seçimi yeterli tutunma sağlamaz; aşırı küçük sock ise dış kılıfa zarar verme riskini artırır. Bağlantı noktasında swivel kullanılması, kablonun ve çekme halatının burulmasını azaltır. Swivel kapasitesi de çekme sistemindeki en düşük güvenli çalışma yükünü belirleyen parçalardan biri olarak değerlendirilmelidir.

Çekme başlığı, sock, swivel, şakıl ve halat bağlantılarının eksenel çalışması gerekir. Eğik yük altında çalışan bağlantılar, nominal kapasitesinin altında deformasyona uğrayabilir. Bu detayler özellikle menhol çıkışlarında ve geçici yön değiştirme noktalarında dikkat gerektirir.

Roller Yerleşimi Kabloyu Korur

Kablo çekme makinesi ne kadar kontrollü çalışırsa çalışsın, kablo doğrudan zemin üzerinde sürükleniyorsa dış kılıf hasarı ve yüksek sürtünme riski oluşur. Düz cable roller, kablonun hat boyunca desteklenmesini sağlar. Köşe cable roller ve üçlü köşe makaraları ise dönüş noktalarında minimum bükülme yarıçapının korunmasına yardımcı olur.

Bell mouth roller, boru veya kanal ağzındaki keskin kenarları izole etmek için kullanılır. Bu parça küçük görünse de kablonun dış kılıfında lokal ezilme ve sıyrılma oluşmasını önleyen kritik bir elemandır. Menhol roller sistemleri, kablonun menhol duvarına veya kenarına temas ederek ilerlemesini engeller.

Roller aralığı kablo ağırlığına, kablo çapına ve zemin profilinin değişimine göre belirlenmelidir. Çok geniş aralıkta yerleştirilen makaralar kablonun sarkmasına ve sürtünme oluşturmasına yol açar. Gereğinden sık yerleşim ise kurulum süresini artırabilir. Doğru denge, çekme hesabı ve saha keşfi ile kurulabilir.

Operasyon Öncesi Kontrol Noktaları

Çekime başlamadan önce makinenin zemine güvenli şekilde sabitlenmesi gerekir. Çekme doğrultusunda kayma veya devrilme ihtimali bulunan makineler, ankraj noktası ya da uygun mekanik sabitleme olmadan kullanılmamalıdır. Hidrolik hortumlarda kaçak, bağlantılarda gevşeklik ve kontrol kolunda düzensiz hareket kontrol edilmelidir.

Ayrıca kablo tamburunun dönüş yönü, kablonun makaradan çıkış açısı ve güzergâhtaki tüm rollerin serbest dönüşü doğrulanmalıdır. Boru hattı temizlenmemişse veya mandrel ve çekme teli kontrolü yapılmamışsa, yüksek kapasiteli bir makine kullanmak sorunu çözmez. Önce güzergâhın geçişe hazır olduğu kanıtlanmalıdır.

Çekim sırasında yük değeri sürekli izlenmelidir. Beklenmeyen yükselişte ilk müdahale daha fazla kuvvet vermek olmamalıdır. Makine durdurulmalı, kablo hattı, rollerler, boru girişi ve tambur freni kontrol edilmelidir. Bu yaklaşım hem kablo hasarını hem de ekipman arızasını önler.

Projeye Uygun Ekipman Konfigürasyonu

Doğru konfigürasyon, yalnızca çekme makinesi kapasitesinden oluşmaz. Uzun mesafeli yer altı enerji projelerinde halat uzunluğu, tambur kapasitesi, uzaktan kontrol mesafesi, load monitoring, roller tipi ve makara taşıma sistemi birlikte planlanmalıdır. Saha erişiminin sınırlı olduğu noktalarda makinenin boyutları, ağırlığı ve kaldırma noktaları da lojistik kararları etkiler.

RMK Makine, Kabloekipman.com global markası kapsamında cable pulling machine, hidrolik cable pulling winch ve tamamlayıcı kablo taşıma ekipmanlarını proje koşullarına göre teknik açıdan değerlendiren bir üretici yaklaşımıyla çalışır. Kapasite seçimi yapılırken kablo tipi, güzergâh profili, çekme yöntemi ve yardımcı ekipmanlar aynı sistemin parçaları olarak ele alınmalıdır.

Projenize özel tonaj çözümleri, teknik detaylar ve fiyat teklifi için RMK Makine mühendisleriyle doğrudan görüşerek çekme hesabı ve ekipman konfigürasyonunu saha başlamadan netleştirmek, uygulama sırasında oluşabilecek gecikmeleri ve kablo hasarı riskini azaltır.
