Bir kablo çekiminde fırdöndü, küçük bir bağlantı elemanı gibi görünse de çekme hattındaki torsiyon yüklerini yönetir. Kablo tamburundan açılırken, kanal içinde yön değiştirirken veya cable pulling sock üzerinden çekme halatına bağlanırken oluşan dönme hareketi kontrol edilmezse kablo yapısına ve çekme aksesuarlarına ek yük bindirebilir. Özellikle orta ve yüksek gerilim kablolarında bu durum, dış kılıfta deformasyon, sock üzerinde kayma ve ekibin çekme operasyonunu durdurmasıyla sonuçlanabilir.

Fırdöndünün görevi sadece iki ekipmanı birbirine bağlamak değildir. Doğru seçilmiş bir swivel, çekme halatı ile kablo başlığı arasındaki dönme kuvvetini ayırarak kablonun kendi ekseni etrafında zorlanmasını sınırlar. Bu nedenle ürün seçimi, yalnızca nominal çekme kapasitesine göre değil; kablo çapı, güzergah geometrisi, çekme yöntemi ve bağlantı konfigürasyonuna göre yapılmalıdır.

Fırdöndü ne işe yarar?

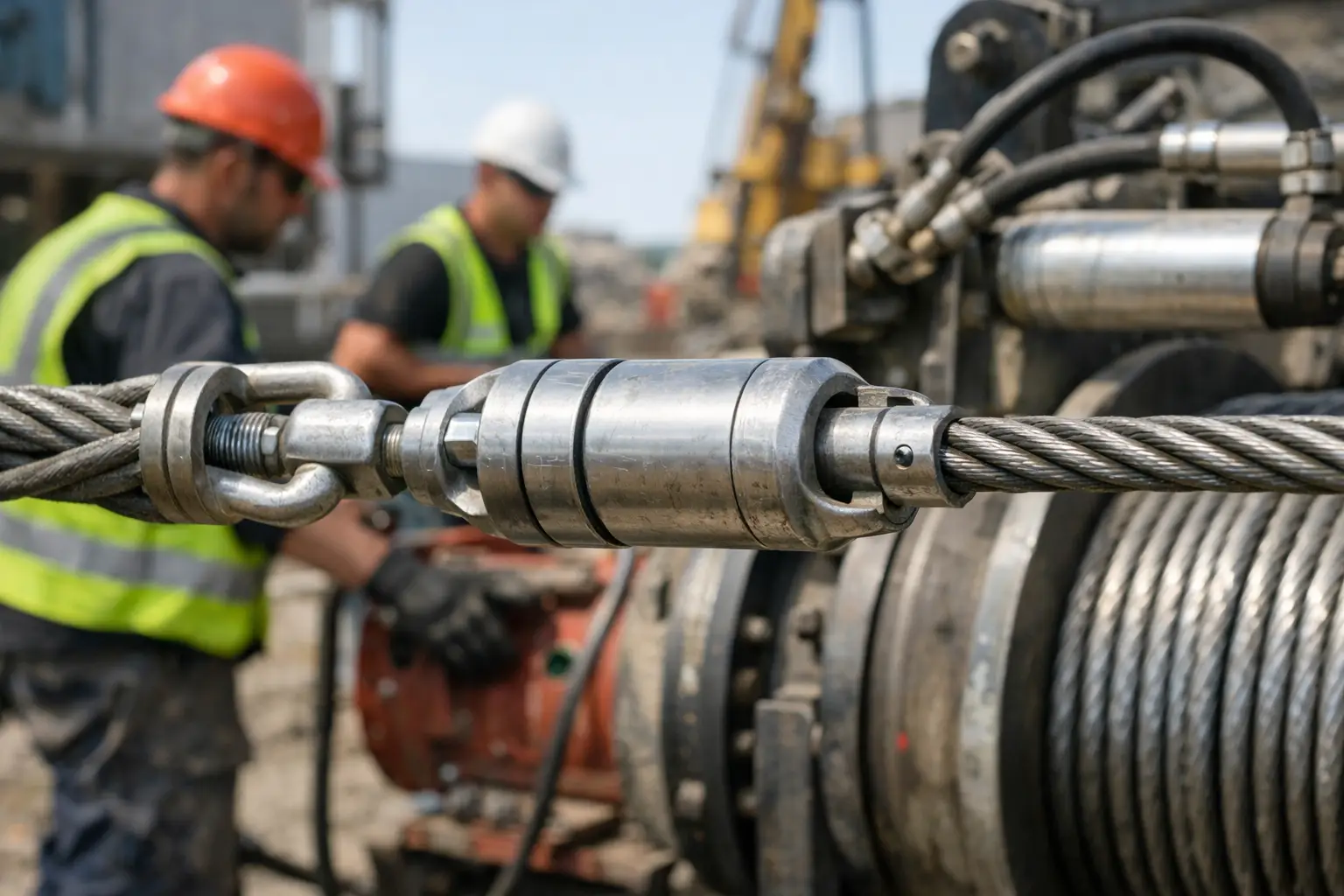

Fırdöndü, uluslararası terminolojide cable pulling swivel veya pulling swivel olarak adlandırılan döner bağlantı elemanıdır. Bir ucunda çekme halatı, çekme gözü ya da zincir bağlantısı; diğer ucunda ise cable pulling sock, cable grip veya kablo çekme başlığı bulunur. Gövde içindeki yataklama veya döner mekanizma, iki taraf arasındaki relatif dönüşe izin verir.

Kablo çekiminde torsiyon genellikle tek bir kaynaktan oluşmaz. Tamburun eksen kaçıklığı, tambur freninin düzensiz çalışması, kablonun makara üzerinden geçiş açısı, manhol içindeki yön değişimleri ve çekme halatının bükülmesi aynı anda dönme momenti üretebilir. Fırdöndü bu momenti serbest bırakır; ancak kablo güzergahındaki mekanik sorunları tek başına telafi etmez.

Örneğin keskin bir duct girişinde yüksek sürtünme oluşuyorsa, daha yüksek kapasiteli bir swivel kullanmak problemi çözmez. Bu durumda bell mouth roller, uygun cable feeding roller ve doğru çekme açısı değerlendirilmelidir. Fırdöndü, doğru kurulmuş çekme sisteminin bir parçasıdır.

Kablo çekme hattında burulma neden risk oluşturur?

Enerji kabloları çok katmanlı yapılardır. İletken, ekran, izolasyon, metal ekran veya zırh ve dış kılıf katmanları kablo tipine göre farklı mekanik davranış gösterir. Çekim sırasında kontrolsüz torsiyon oluştuğunda, bu katmanlar arasında gerilme dağılımı değişebilir. Özellikle büyük kesitli XLPE kablolarda dışarıdan fark edilmeyen zorlanmaların önlenmesi gerekir.

Burulma aynı zamanda cable pulling sock performansını etkiler. Örgü yapıdaki sock, çekme yükü arttıkça kablo yüzeyini kavrayacak şekilde daralır. Bağlantı noktasında sürekli dönüş meydana gelirse sock örgüsü asimetrik yüklenebilir. Bu durum hem tutma kuvvetinin dağılımını hem de söküm sonrası ekipman kontrolünü doğrudan ilgilendirir.

Çelik halat kullanılan sistemlerde halatın kendi dönme karakteri de önemlidir. Bazı halat yapıları yük altında dönmeye daha eğilimlidir. Sentetik çekme halatlarında ise bükülme, sürtünme ve bağlantı elemanlarının hizası farklı davranış oluşturabilir. Bu nedenle fırdöndü seçimi, halat türünden bağımsız bir karar olarak görülmemelidir.

Doğru fırdöndü kapasitesi nasıl belirlenir?

Kapasite seçiminde ilk referans, çekme planında hesaplanan veya ölçülen maksimum line pull değeridir. Ancak bu değer tek başına yeterli değildir. Kablo çekme makinesinin ayarlanmış maksimum çekme kuvveti, güzergah boyunca beklenen sürtünme, eğimler, kurplar, kablo ağırlığı ve olası sıkışma senaryoları birlikte incelenmelidir.

Fırdöndü üzerinde belirtilen çalışma yük limiti, yani WLL (Working Load Limit), sürekli ve kontrollü kullanım için esas alınmalıdır. Kopma yükü veya minimum breaking load değeri WLL yerine kullanılmamalıdır. Kopma yükü, ekipmanın emniyetli işletme kapasitesini değil, test koşullarında başarısız olduğu sınırı ifade eder.

Seçim sırasında aşağıdaki teknik verilerin ürün dokümanında açıkça yer alması gerekir:

• WLL veya izin verilen çalışma kapasitesi
• Minimum breaking load ve emniyet katsayısı
• Bağlantı tipi, pim çapı ve göz ölçüleri
• Gövde malzemesi, yüzey koruması ve ağırlık
• Döner mekanizmanın çalışma yönü ve bakım gereksinimi

Bağlantı elemanları zincir mantığıyla değerlendirilmelidir. Çekme halatı, şakıl, fırdöndü, cable grip ve kablo başlığının tamamı aynı çekme yükünün etkisindedir. Sistemin kapasitesi, en yüksek değerli parçaya göre değil, en düşük WLL değerine sahip bileşene göre belirlenir.

Bağlantı geometrisi kapasite kadar önemlidir

Nominal kapasitesi uygun olan bir fırdöndü, yanlış bağlantı ile güvenliğini kaybedebilir. Örneğin dar gözlü bir swivel içine uygun olmayan çapta şakıl takılması, pimin yan yük almasına neden olabilir. Benzer şekilde iki farklı bağlantı elemanının üst üste kullanılması, çekme hattında gereksiz uzunluk ve salınım oluşturur.

Mümkün olduğunda çekme kuvveti fırdöndü ekseninden doğrusal geçmelidir. Yanal yükler, dönme mekanizmasının serbest hareketini azaltabilir ve gövde üzerinde tasarlanmamış gerilmeler yaratabilir. Manhol içindeki çekimlerde bağlantının boru ağzı, roller veya kanal duvarı ile temas etmeyeceği mesafe de önceden kontrol edilmelidir.

Fırdöndü türleri ve saha kullanım farkları

Kablo çekim ekipmanlarında yaygın olarak göz-göz (eye-to-eye), göz-çene (eye-to-jaw) ve çene-çene (jaw-to-jaw) bağlantılı modeller kullanılır. Hangi tipin uygun olduğu, çekme halatının uç bağlantısına ve cable pulling sock üzerindeki bağlantı gözünün yapısına bağlıdır.

Göz-göz tipi fırdöndüler, şakıl veya uygun pimli bağlantılarla esnek bir kurulum sağlar. Çene bağlantılı modeller ise bazı saha uygulamalarında daha hızlı montaj avantajı sunabilir. Buna karşılık çene piminin kilitleme düzeni, aşınması ve titreşim altında emniyeti her çekim öncesinde kontrol edilmelidir.

Ağır hizmet tipi çekimlerde gövde malzemesi ve yüzey koruması önem kazanır. Galvanizli veya uygun kaplamalı çelik gövdeler, nemli manhol ortamlarında ve açık saha koşullarında korozyon riskini azaltabilir. Bununla birlikte yüzey kaplaması, çatlak veya deformasyon kontrolünün yerine geçmez. Kullanılmış ekipmanda boya altı korozyon, pim yataklarında ovalleşme ve dönme yüzeylerinde sıkışma görülebilir.

Çekim öncesi ve sonrası kontrol adımları

Fırdöndü çekme hattına takılmadan önce elle döndürülerek serbest hareketi kontrol edilmelidir. Dönüşün ağırlaşması, takılması veya boşluklu çalışması, ekipmanın servis dışı bırakılmasını gerektirebilir. Gövde üzerinde çatlak, ezilme, kaynak bölgesinde deformasyon ya da diş hasarı varsa parça kullanılmamalıdır.

Pim ve emniyet elemanları ayrıca incelenmelidir. Pim tam oturmuyorsa, kilitleme elemanı eksikse veya bağlantı gözünde aşınmaya bağlı genişleme varsa yük altında ayrılma riski oluşur. Çekimden sonra ekipman temizlenmeli, çamur ve kum gibi kirleticiler döner bölgeden uzaklaştırılmalı, üretici talimatı uygun görüyorsa hareketli yüzeyler yağlanmalıdır.

Çekme operatörü için kritik konu, fırdöndünün yük altındayken elle tutulmaması veya yönlendirilmemesidir. Hat gerilim altındayken tüm personel çekme hattının ve olası geri tepme alanının dışında kalmalıdır. Yükte ani artış görülürse makine durdurulmalı; kablo, rollerlar, duct girişi ve bağlantılar yeniden değerlendirilmelidir.

Proje şartnamesinde aranması gereken teknik yaklaşım

EPC firmaları ve enerji dağıtım yüklenicileri için satın alma aşamasında yalnızca tonaj bilgisi yeterli bir teknik şartname oluşturmaz. Fırdöndünün izlenebilir ürün bilgisi, kapasite işaretlemesi, malzeme yapısı ve bağlantı uyumluluğu tanımlanmalıdır. Özellikle farklı çap ve kesitte kabloların aynı projede çekileceği işlerde, tek bir genel amaçlı ürün yerine kapasite aralığına göre ekipman seti planlamak daha güvenli olur.

RMK Makine, Kabloekipman.com markası altında cable pulling ekipmanlarını değerlendirirken fırdöndüyü kablo çekme makinesi, cable pulling sock, roller sistemleri ve tambur taşıma düzeniyle birlikte ele alır. Çünkü saha güvenliği, tek bir ürünün kapasitesinden çok, tüm çekme hattının doğru eşleşmesine bağlıdır.

Fırdöndü seçiminde karar vermeden önce kablonun tipi, hesaplanan çekme kuvveti, güzergah üzerindeki kurp sayısı, halat yapısı ve mevcut bağlantı elemanları aynı teknik tablo üzerinde kontrol edilmelidir. Bu kısa değerlendirme, çekim sırasında oluşabilecek gereksiz duruşların ve kablo hasarı riskinin azaltılmasına doğrudan katkı sağlar.
