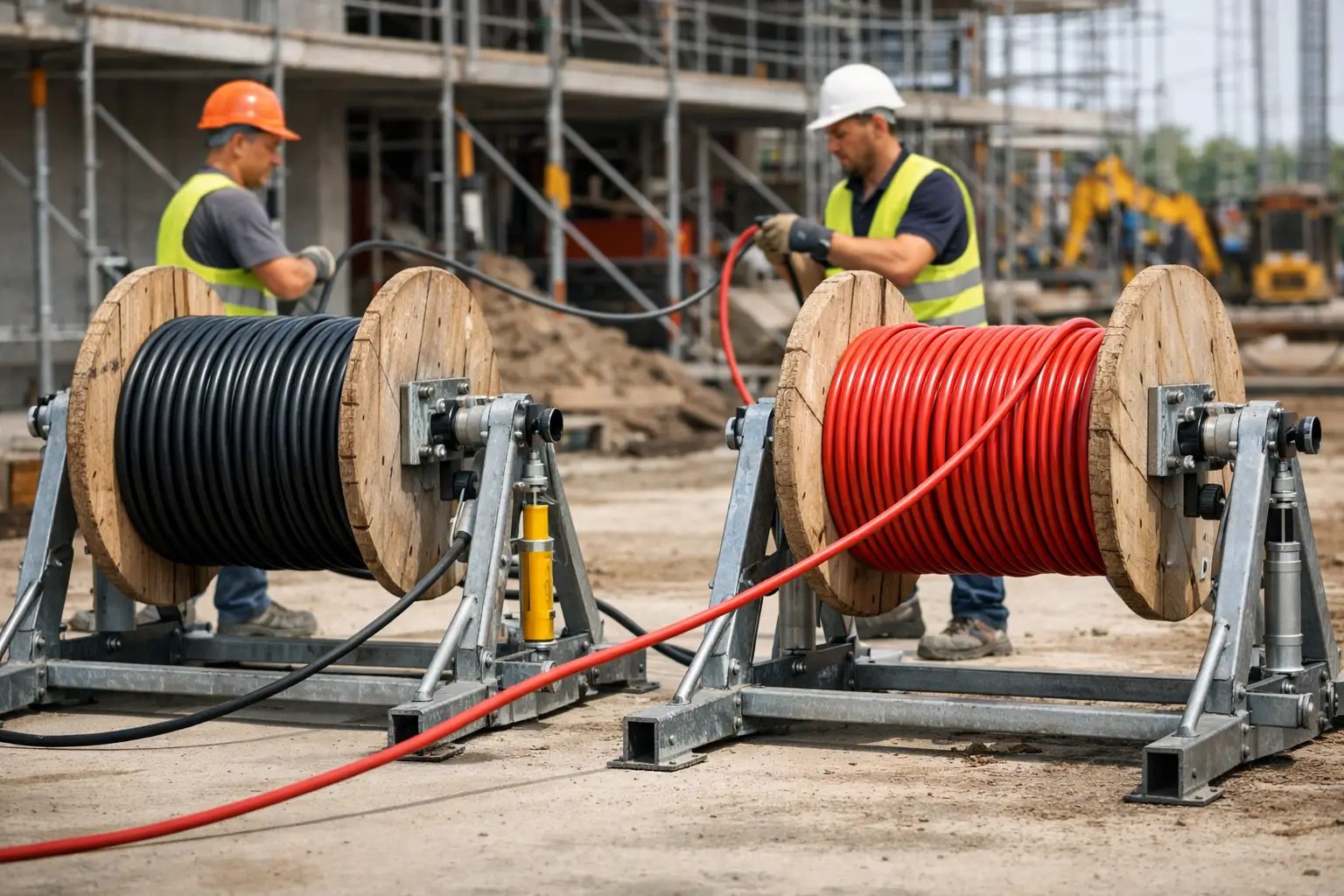

Bir şantiyede 1 tonluk makara ile 3 tonluk makaranın aynı elektrikçi kablo sehpası üzerinde döndürülmeye çalışılması, yalnızca kapasite hatası değildir. Makara flanş çapı, göbek ölçüsü, mil rijitliği, zemin taşıma gücü ve çekme kuvveti birlikte değerlendirilmezse kablo hasarı, makara devrilmesi veya iş kaybı oluşabilir. Bu nedenle kablo sehpası seçimi, katalogdaki tonaj değerinden daha geniş bir mühendislik kontrolü gerektirir.

Uluslararası projelerde bu ekipman genellikle cable drum stand, cable reel stand veya drum lifting stand olarak tanımlanır. Temel görevi, kablo makarasını güvenli bir çalışma yüksekliğine kaldırmak ve kablo çekimi boyunca kontrollü şekilde döndürmektir. Enerji iletim, dağıtım, yenilenebilir enerji, demiryolu elektrifikasyonu ve telekom altyapısı projelerinde doğru sehpa, kablo çekme hattının sürekliliğini doğrudan etkiler.

Elektrikçi kablo sehpası hangi iş için kullanılır?

Kablo makarası sehpası, makaranın flanşlarına değil göbek eksenine taşıma yapan bir sistemdir. Çoğu uygulamada iki ayrı sehpa ve uygun çapta bir mil veya spindle kullanılır. Makara, bu iki sehpa arasında kaldırılır; kablo çekme makinesi veya çekme vinci devreye girdiğinde makara kontrollü olarak çözülür.

Bu çalışma düzeni, makaranın doğrudan zemin üzerinde sürüklenmesini önler. Özellikle ağır kesitli orta gerilim ve yüksek gerilim kablolarında flanş deformasyonu, dış kılıfın sürtünmesi ve sarım katmanlarının bozulması ciddi risktir. Sehpanın doğru konumlandırılması, kablonun makara üzerinden doğal çıkış açısıyla beslenmesini sağlar.

Ancak sehpa, tek başına bir kablo çekme sistemi değildir. Kablo rotasında düz cable roller, köşe cable roller, üçlü köşe makarası, menhol makarası ve bell mouth roller gibi yönlendirme ekipmanları da gerekir. Sehpa ile çekme hattı arasındaki uyumsuzluk, en dayanıklı makaranın bile düzensiz dönmesine neden olabilir.

Kapasite hesabında yalnızca tonaj yeterli değildir

Satın alma şartnamelerinde sık görülen hata, ekipmanın sadece “3 ton” veya “5 ton” olarak tarif edilmesidir. Bu değer önemlidir, fakat tek başına yeterli değildir. Bir çift cable drum stand için belirtilen kapasitenin çift kapasitesi mi, yoksa tek sehpa kapasitesi mi olduğu açıkça yazılmalıdır.

Makara ağırlığına; boşaltma sırasında oluşabilecek dengesiz yük, kaldırma anındaki yük aktarımı ve saha içi hareketler de eklenmelidir. Pratikte seçilecek ekipmanın güvenli çalışma yükü, makaranın brüt ağırlığını yeterli emniyet payı ile karşılamalıdır. Özellikle ahşap flanşlı büyük makaralarda, nominal ağırlıktan çok flanş çapı ve ağırlık merkezinin konumu stabiliteyi belirleyebilir.

Makara ölçüleri kontrol edilmelidir

Teknik değerlendirmede dört ölçü birlikte ele alınmalıdır: maksimum makara ağırlığı, flanş çapı, makara genişliği ve göbek çapı. Sehpanın kaldırma yüksekliği, flanşın zemine temas etmeden serbestçe döneceği mesafeyi sağlamalıdır. Çok düşük kaldırma yüksekliği, özellikle düzgün olmayan şantiye zemininde flanşın zemine sürtmesine yol açar.

Makara genişliği, sehpa çiftinin ayarlanabilir açıklığını belirler. Sabit açıklıklı sistemler belirli makara serilerinde hızlı çalışabilir; ancak farklı çap ve genişlikte makaraların kullanıldığı EPC projelerinde ayarlanabilir yapı daha işlevsel olabilir. Mil çapı da göbek ölçüsüne uygun seçilmelidir. İnce mil kullanımı, yüksek yük altında sehim oluşturabilir ve makaranın eksen kaçıklığıyla dönmesine neden olabilir.

Mil ve yataklama sistemi yük zincirinin parçasıdır

Kablo sehpası gövdesi yeterli dayanımda olsa bile uygun olmayan mil, sistemin zayıf halkası haline gelir. Milin malzeme kalitesi, çapı, efektif açıklığı ve uç bağlantıları hesaplanmalıdır. Uzun ve ağır makaralarda mil sehimi, makarayı bir tarafa kaydırarak sehpa ayaklarına eşit olmayan yük bindirebilir.

Yataklama noktaları da sürtünme ve kullanım ömrü açısından belirleyicidir. Burçlu veya rulmanlı düzenek seçimi, kullanım sıklığına ve makara ağırlığına bağlıdır. Düşük sürtünme, çekme makinesinin gereksiz ilave kuvvet üretmesini azaltır. Bununla birlikte serbest dönüşün fazla olması, eğimli hatta makaranın kontrolsüz hızlanmasına yol açabilir. Bu tür sahalarda mekanik fren veya kontrollü ödeme düzeni değerlendirilmelidir.

Manuel ve hidrolik kaldırma arasındaki fark

Düşük ve orta kapasitedeki uygulamalarda vidalı manuel cable drum stand sistemleri yeterli olabilir. Basit mekanizma, bakım kolaylığı ve saha içinde hızlı kurulum avantajı sağlar. Ancak büyük çaplı ve ağır makaralarda operatörün kaldırma yükü artar; iki sehpanın aynı seviyede kaldırılması daha fazla dikkat ister.

Hidrolik kablo makarası sehpaları, özellikle ağır hizmet uygulamalarında daha kontrollü kaldırma sağlar. Hidrolik silindirler, makaranın iki tarafından dengeli biçimde yükseltilmesine yardımcı olur. Bu yapı, sık makara değişimi yapılan enerji altyapısı ve kablo döşeme işlerinde operasyon süresini azaltabilir.

Hidrolik sistem tercih edildiğinde silindir kapasitesi kadar hortum, bağlantı elemanı, kilitleme mekanizması ve sızdırmazlık elemanları da değerlendirilmelidir. Hidrolik basınç, makaranın askıda tutulması için tek güvenlik unsuru olmamalıdır. Mekanik emniyet kilidi veya yük altında güvenli konumu koruyan tasarım, bakım ve saha güvenliği açısından daha doğru yaklaşımdır.

Zemin koşulları sehpa tasarımını değiştirir

Beton saha, sıkıştırılmış stabilize zemin, çamurlu şantiye alanı ve eğimli güzergah aynı sehpa davranışını vermez. Dar tabanlı bir sehpa sert zeminde yeterli görünse de gevşek zeminde gömülerek eksen hizasını bozabilir. Geniş ayak açıklığı ve yeterli taban alanı, zemin basıncını düşürür ve devrilme riskini azaltır.

Eğimli arazide sehpa çiftinin aynı kotta kurulması gerekir. Kot farkı makaranın yan yüke maruz kalmasına, kablonun flanşa yaklaşarak sürtünmesine ve makara ekseninin kaçmasına neden olabilir. Gerekirse sehpa altına taşıyıcı plakalar veya mühendislik hesabına uygun takozlama uygulanmalıdır. Rastgele yerleştirilen ahşap parçalar, özellikle yüksek tonaj altında güvenli bir çözüm değildir.

Korozyon riski de proje bölgesine göre dikkate alınmalıdır. Açık hava depolaması, kıyı bölgeleri veya yoğun nem bulunan sahalarda yüzey koruması, pim yatakları ve hareketli parçaların bakım erişimi önem kazanır. Boya kaplaması tek başına yeterli bir kriter değildir; kaynak kalitesi, profil kesiti ve hareketli bağlantıların korunması birlikte incelenmelidir.

Kablo çekimi sırasında güvenli çalışma düzeni

Sehpa kurulmadan önce makara etiketindeki ağırlık, dönüş yönü ve kablo çıkış yönü doğrulanmalıdır. Makaranın doğru dönüş yönünde açılması, kablo üzerinde burulma oluşmasını azaltır. Kablo, makara flanşından zorla yana çekilmemeli; çekme hattı mümkün olduğunca makara eksenine dik ve kontrollü kurulmalıdır.

Kablo çekme vincinin çekiş kuvveti, sehpayı çekme noktası olarak kullanmamalıdır. Sehpanın görevi makara yükünü taşımak ve dönüşe izin vermektir; kablo çekme kuvvetini karşılamak değildir. Çekme kuvveti kablo güzergahındaki sürtünme, dönüş açıları ve rakor geçişleri nedeniyle yükseliyorsa, çözüm sehpaya ek yük bindirmek değil roller yerleşimini ve çekme planını yeniden düzenlemektir.

Çalışma öncesinde milin sehpa yataklarına tam oturduğu, emniyet pimlerinin takılı olduğu, hidrolik bağlantıların kaçaksız olduğu ve iki sehpanın paralel durduğu kontrol edilmelidir. Makara kaldırılmışken personelin makara altında veya flanşların sıkışma bölgesinde bulunmaması gerekir. Bu kontrol adımları kısa görünür, ancak saha kazalarının önemli bölümü bu aşamalardaki ihmalden kaynaklanır.

Teknik şartnamede yer alması gereken bilgiler

Kablo sehpası için teklif veya satın alma karşılaştırması yapılırken yalnızca görsel ve tonaj bilgisiyle karar vermek yeterli olmaz. Teknik şartnamede aşağıdaki bilgilerin açık olması, üretici ile saha ekibi arasındaki yorumu azaltır:

• Çift sistemin güvenli çalışma yükü ve test yaklaşımı
• Uygun makara flanş çapı, göbek çapı ve makara genişliği aralığı
• Kaldırma yöntemi, maksimum kaldırma yüksekliği ve mekanik emniyet düzeni
• Mil çapı, mil uzunluğu, malzeme tipi ve bağlantı şekli
• Sehpa gövde ölçüleri, ayak açıklığı, yüzey koruması ve toplam ağırlık

Toplam ekipman ağırlığı da pratik bir seçim kriteridir. Çok ağır bir sehpa stabilite sağlayabilir; ancak saha içinde elle taşınması veya araçtan indirilmesi zorlaşabilir. Sık mobilizasyon gerektiren kablo ekiplerinde, taşıma kolaylığı ile gövde rijitliği arasında dengeli bir tasarım aranmalıdır.

RMK Makine gibi üretim ve mühendislik odaklı tedarikçilerle teknik görüşme yapılırken makara listesi, maksimum tonaj, saha zemini, kablo tipi ve çekme yöntemi paylaşılmalıdır. Bu bilgiler, standart bir cable drum stand seçiminin yeterli olup olmadığını veya hidrolik kaldırma, özel mil ölçüsü ya da farklı taban geometrisi gerekip gerekmediğini ortaya koyar.

Doğru elektrikçi kablo sehpası, kablo makarasını yalnızca yerden kaldıran bir ekipman değildir. Makaranın dengeli dönmesini, kablonun hasarsız beslenmesini ve çekme ekibinin daha öngörülebilir çalışmasını sağlayan bir taşıma noktasıdır. Sahadaki ilk makara kurulmadan önce ölçüleri, yük zincirini ve çekme hattını birlikte kontrol etmek, sonraki iş adımlarında oluşabilecek duruşları azaltır.
