Yer altı kablo çekiminde hasarın önemli bir bölümü, çekme vincinden değil kablonun menhol giriş-çıkışında kontrolsüz biçimde yön değiştirmesinden kaynaklanır. Menhol ağzı makara, kablonun keskin beton kenarlarla temasını önlemek, bükülme yarıçapını korumak ve sürtünme kaynaklı çekme kuvvetini azaltmak için kullanılan temel cable laying ekipmanlarından biridir. Özellikle orta gerilim, yüksek gerilim, telekom ve büyük kesitli enerji kablolarında bu ekipman, çekim kalitesini doğrudan etkiler.

Menhol ağzında doğru makara kullanılmadığında dış kılıfta aşınma, zırh katmanında deformasyon ve çekme geriliminde kontrol dışı artış görülebilir. Bu riskler, kablo devreye alındıktan sonra ortaya çıkabilecek izolasyon problemlerinin veya lokal arızaların başlangıç noktası olabilir. Bu nedenle makara seçimi, yalnızca kablonun menhole rahatça girmesine göre değil; kablo çapı, minimum bending radius, çekme yönü, kanal kotu ve çekme kuvveti birlikte değerlendirilerek yapılmalıdır.

Menhol Ağzı Makara Ne İşe Yarar?

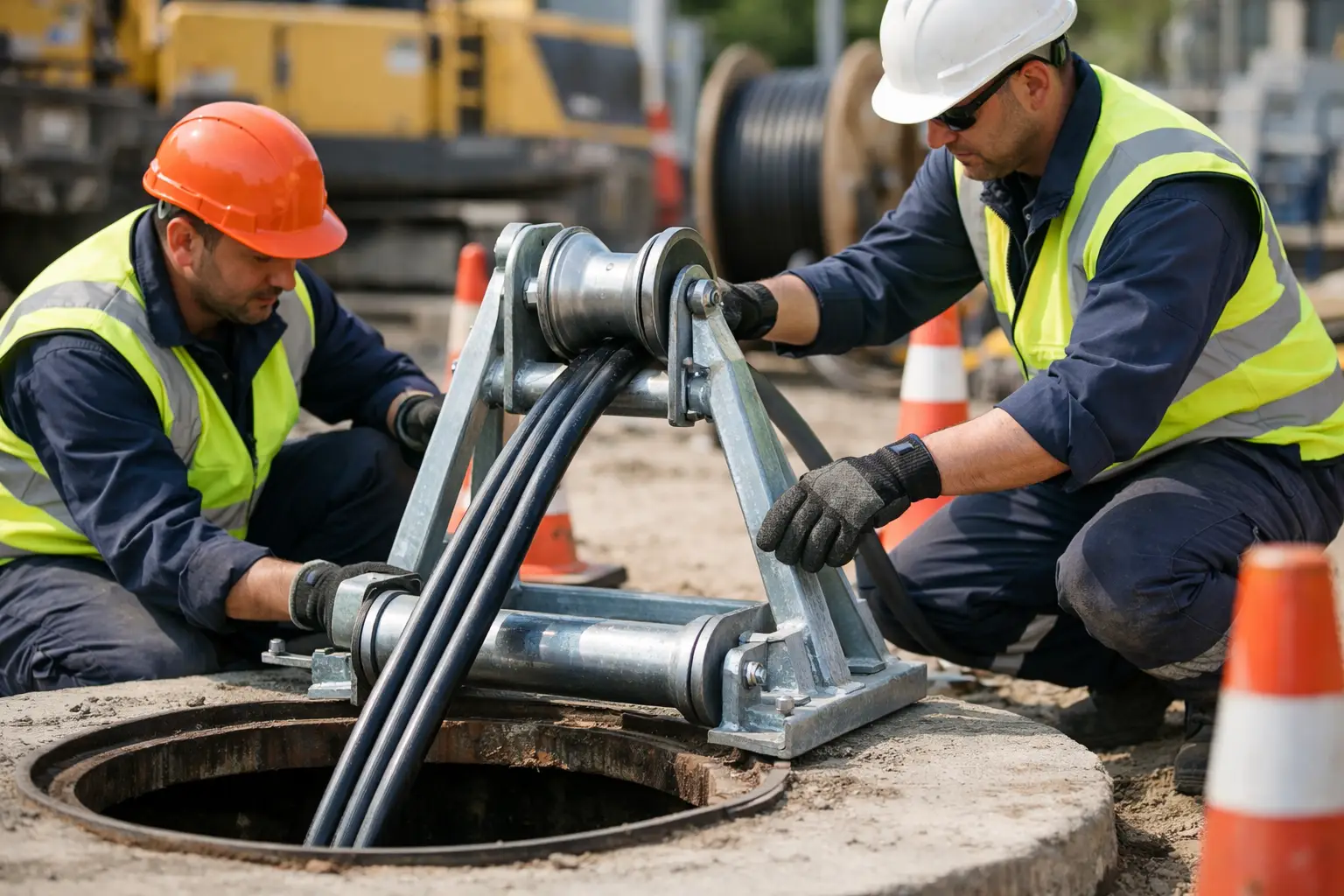

Menhol cable roller olarak da adlandırılan menhol ağzı makara, kablonun menhol ağzındaki beton, çelik veya kompozit yüzeylere sürtünmeden ilerlemesini sağlar. Kablo, dönel makara yüzeyi üzerinde hareket ettiği için kayma sürtünmesi yerine yuvarlanma hareketinden yararlanılır. Bu durum, özellikle uzun hatlarda toplam pulling tension değerinin daha yönetilebilir kalmasına yardımcı olur.

Ekipmanın ikinci görevi kablo güzergâhını kontrollü biçimde yönlendirmektir. Kablo tamburdan veya bir önceki duct section içinden gelirken menhol ağzında farklı bir açıyla hareket edebilir. Makara, bu geçişte kabloyu tek bir keskin noktaya bindirmek yerine geniş bir temas yüzeyinde destekler. Böylece kablo üreticisinin belirlediği minimum bükülme yarıçapının altına inilmesi riski azalır.

Menhol ağzı makara, çekme halatının ve swivel bağlantısının güvenli çalışmasına da dolaylı katkı sağlar. Kablo yönü stabil olduğunda çekme başlığı, cable pulling sock ve swivel üzerinde oluşan yan yükler azalır. Ancak makara, yanlış seçilmiş çekme ekipmanını telafi eden bir ürün değildir. Çekme kuvveti limiti, kablo üreticisi verileri ve kullanılan pulling winch kapasitesi her zaman ana belirleyicidir.

Hangi Projelerde Menhol Ağzı Makara Kullanılır?

Bu makaralar, duct bank içeren enerji dağıtım projelerinde, şehir içi yer altı şebekelerinde, trafo merkezi bağlantılarında ve endüstriyel tesis altyapılarında yaygın olarak kullanılır. Birden fazla menholden geçen uzun kablo güzergâhlarında, her kritik giriş ve çıkış noktasında uygun roller yerleşimi gerekir.

Yüksek gerilim kablolarında uygulama daha hassastır. Kablo çapı büyüdükçe ve izin verilen bending radius arttıkça, makaranın tambur çapı ile çerçeve geometrisi önem kazanır. Küçük çaplı bir makara, kabloyu fiziksel olarak taşısa bile tasarım bükülme yarıçapını karşılamayabilir. Bu nedenle ürün seçimi yalnızca taşıma kapasitesine göre yapılmamalıdır.

Telekom ve fiber optik projelerinde kablo ağırlığı daha düşük olabilir; ancak dış kılıfın çizilmesi, ezilmesi veya fiber tüpler üzerinde lokal baskı oluşması yine kabul edilemez. Bu tip uygulamalarda daha kompakt menhol roller çözümleri uygun olabilir. Ağır enerji kablolarında ise çelik şasi, yüksek kapasiteli rulmanlama ve geniş temas yüzeyi öne çıkar.

Teknik Seçimde Belirleyici Kriterler

İlk kriter kablonun dış çapıdır. Makara oluğunun veya destek yüzeyinin, kabloyu sıkıştırmadan stabil biçimde taşıması gerekir. Çok dar yüzey kabloyu lokal olarak zorlayabilir; gereğinden geniş ve kontrolsüz bir yüzey ise kablonun çalışma sırasında yan kaçmasına neden olabilir.

İkinci kriter minimum bükülme yarıçapıdır. Kablo kataloglarında bu değer çoğunlukla kablo dış çapının belirli bir katsayısı olarak verilir. Örneğin büyük kesitli XLPE enerji kablolarında çekim sırasındaki izin verilen yarıçap ile nihai döşeme koşulundaki yarıçap aynı olmayabilir. Makara çapı ve kablonun makara üzerindeki gerçek dönüş geometrisi, bu iki değere göre kontrol edilmelidir.

Üçüncü kriter çalışma yüküdür. Burada yalnızca kablonun metre başına ağırlığı dikkate alınmamalıdır. Çekim açısı, menhol içindeki yön değişimi, kablo sayısı, güzergâhtaki diğer makaraların durumu ve olası ani yüklenmeler hesapta yer almalıdır. Ağır kablo çekimlerinde çerçeve rijitliği, aks tasarımı ve rulmanların yük altında düzgün dönmesi saha performansını belirler.

Dördüncü kriter bağlantı ve sabitleme şeklidir. Makara, menhol ağzında çekim sırasında yer değiştirmemelidir. Şasi yapısı; beton kenara oturacak, açıklığa uygun destek sağlayacak ve kablonun yanal kuvvetlerine karşı stabil kalacak biçimde seçilmelidir. Sabitleme yöntemi, menhol kapağı çerçevesine, açıklık ölçüsüne ve sahadaki erişim koşullarına göre değerlendirilmelidir.

Bell Mouth Roller ile Menhol Makara Arasındaki Fark

Sahada bu iki ürün grubu zaman zaman aynı amaçla anılsa da geometrileri ve çalışma noktaları farklıdır. Bell mouth roller, özellikle duct girişinde kablonun kanal ağzına kontrollü şekilde yönlendirilmesi için kullanılır. Geniş ağız formu, kablonun duct entrance bölgesine giriş açısını yumuşatır.

Menhol ağzı makara ise menhol kenarında, açık ağzın veya menhol içi geçişin oluşturduğu temas riskini yönetir. Bazı projelerde iki ekipmanın birlikte kullanılması gerekir. Kablo önce bell mouth roller üzerinden ducta yönlendirilir, ardından menhol içindeki dönüşlerde uygun cable rollers ile desteklenir.

Seçim, ürün isimlerinden çok gerçek güzergâh geometrisine göre yapılmalıdır. Duct ağzı ile menhol kenarı arasında kısa mesafe varsa tek bir ekipman yetersiz kalabilir. Bu durumda kablonun hiçbir noktada serbest sarkma, keskin dönüş veya sert yüzeye temas yapmadığı bir roller dizilimi kurulmalıdır.

Kurulumdan Önce Yapılması Gereken Saha Kontrolleri

Makara kurulmadan önce menhol ağzında kırık beton, çıkıntılı donatı, gevşek kapak çerçevesi ve kabloya temas edebilecek yabancı malzemeler kontrol edilmelidir. Makara kullanılsa dahi kablonun başlangıç veya bitiş noktasında açıkta kalan keskin bir yüzey, kılıfa zarar verebilir.

Makaranın dönüşü elle kontrol edilmelidir. Rulmanlarda sıkışma, aşırı boşluk veya dönme direnci varsa kablo sürtünerek ilerler ve ekipmanın temel işlevi azalır. Çamur, kum, taş ve eski kablo parçaları özellikle menhol içi çalışmalarda makara yüzeyine birikerek dönüşü zorlaştırabilir.

Çekim doğrultusu da kurulumdan önce belirlenmelidir. Kablo makaraya merkezden gelmeli ve merkezden ayrılmalıdır. Kablo makara kenarına sürekli baskı yapıyorsa, mevcut yerleşim yanal yük oluşturuyor demektir. Bu durumda ilave düz cable roller veya köşe makarası kullanılarak güzergâh düzeltilmelidir.

Çekme Kuvveti ve Operasyon Kontrolü

Menhol ağzı makara, çekme kuvvetini tek başına düşüren bağımsız bir çözüm olarak değerlendirilmemelidir. Toplam pulling tension; kablo ağırlığı, kanal içi sürtünme, güzergâh uzunluğu, kot farkı, dönüş sayısı ve kablo yağlayıcısının uygulamasından etkilenir. Makaranın görevi, menhol noktasındaki ilave sürtünme ve yüzey hasarı riskini azaltmaktır.

Çekme işlemi sırasında operatör, kablonun makara üzerinde düzgün ilerlediğini sürekli izlemelidir. Kablo bir noktada titreşiyor, makarayı itiyor veya çerçeveyi hareket ettiriyorsa çekim hızı düşürülmeli ve hizalama kontrol edilmelidir. Yüksek hız, küçük bir hizalama hatasını kısa sürede ciddi kılıf aşınmasına dönüştürebilir.

Kablo çekme vinci ile menhol ekibi arasında kesintisiz iletişim kurulmalıdır. Özellikle yön değişimi olan menhollerde, gözlemcinin durdurma komutu gecikmeden uygulanmalıdır. Kontrollü hız, doğru roller yerleşimi ve kayıt altına alınan çekme kuvveti; kabul testlerinden önce kablo döşeme kalitesini değerlendirmek için somut veri sağlar.

Bakım ve Ekipman Ömrü

Menhol makaraları ağır saha şartlarında çalıştığından, her proje sonrasında kontrol edilmelidir. Çerçevede eğilme, kaynak noktalarında çatlak, akslarda deformasyon ve makara yüzeyinde keskin hasar olup olmadığı incelenmelidir. Özellikle galvanizli veya boyalı çelik şasilerde kaplama hasarı, uzun süreli depolamada korozyona yol açabilir.

Rulmanlı sistemlerde dönme performansı korunmalı, üreticinin önerdiği bakım yöntemi uygulanmalıdır. Bakım gereksinimi düşük bir tasarım tercih edilse bile ekipmanın kirli halde depolanması doğru değildir. Temizlenen ve kuru koşullarda istiflenen makaralar, sonraki projede daha öngörülebilir çalışır.

RMK Makine tarafından üretilen menhol cable roller çözümlerinde değerlendirme yapılırken kablo çapı, menhol açıklığı, çekme güzergâhı ve beklenen çalışma yükü birlikte ele alınmalıdır. Satın alma aşamasında yalnızca birim fiyat değil, ekipmanın farklı projelerde yeniden kullanılabilirliği, bakım erişimi ve sahadaki kurulum süresi de teknik kararın parçasıdır.

Doğru menhol ağzı makara yerleşimi, kablo çekiminin en görünür olmayan ancak en kritik ayrıntılarından biridir. Şantiye ekibi, çekime başlamadan önce güzergâhı kablonun gerçek hareket hattına göre kontrol ettiğinde; kılıf hasarı, plansız duruş ve tekrar işçilik riski daha başlamadan azaltılabilir.
